浪涌计数器

所属分类:

概要: 浪涌计数器QBJS01采用监视PE中电流活动状态方式计数,正常情况下PE线应无电流或有平稳小电流。当出现雷击或过电压过干扰而号致防雷模块启动时,通过计数器的PE线中将出现突变的泄放电流,从而引起计数模块计数。 功能与特点1.计数准确2.抗干扰能力强3.使用安装简便,还可以与各种防雷器和设备配套使用4.产品类型:电流型5.供电方式:交流220V供电6.动作电流:≥1KA(可根据用户要求设计)7.计数

关键词:

浪涌计数器


立即联系

产品详情


浪涌计数器QBJS01采用监视PE中电流活动状态方式计数,正常情况下PE线应无电流或有平稳小电流。当出现雷击或过电压过干扰而号致防雷模块启动时,通过计数器的PE线中将出现突变的泄放电流,从而引起计数模块计数。



功能与特点

1.计数准确

2.抗干扰能力强

3.使用安装简便,还可以与各种防雷器和设备配套使用

4.产品类型:电流型

5.供电方式:交流220V供电

6.动作电流:≥1KA(可根据用户要求设计)

7.计数次数:0-99次(可复0位)

8.采样模式:感应采样



接线方式

1、计数器上下共三个端子.其中上部两个端子是连通的,接系统PE。下部接至接地装置。

2、在下部有4个小端子,分别別标示L、N、Y+,Y-,其中L接系统电源(220V)相线,N接系统电源零线,Y+,Y-为外部告警装置提供告警脉冲信号,当出现计数时,Y+,Y-将出现低中平脉冲。Y-应接外部告警装置GND。Y+内部有上拉电阻,正常为高电平。若无外部告警装置,Y+,Y-则空置。



使用方法

1、本计数内部已设置,无需调整。

2、初次上电后及每次停电后上电,都应将计数器面板上的复位键按一下,使计数器显示为“00”状态。

3、若计数器在非上电原因正常计数,有两种方式:

A.线路中出现过电压干扰防雷模块启动。

B.线路中出现雷电感应电涌,防雷模块启动。

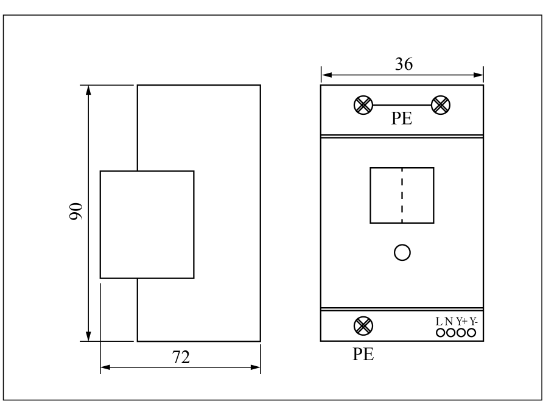

外形尺寸图
